設計要點

1. 需求評估

    要對使用中心供氧系統的場所進行詳細的需求分析。例如醫院，需根據床位數量、科室分布及用氧需求來確定供氧規模。如一家擁有500張床位的綜合性醫院，要考慮不同科室如重癥監護室、手術室、普通病房等的用氧特點和用量。

    工業場所則要根據生產工藝、使用設備數量等因素確定氧氣供應量。

2. 供氧方式選擇

    液氧供氧：適用于用氧量大的場所，具有儲氧量大、供應穩定的特點。如大型三甲醫院，液氧儲罐的容積可能在50立方米以上，能滿足醫院長時間的大量用氧需求。

    醫用分子篩制氧：通過分子篩吸附技術制取氧氣，適合對氧氣純度要求高且用量相對穩定的場所，如一些專科醫院的特殊科室。

    氧氣瓶組供氧：常用于小型醫療機構或臨時用氧場所，具有靈活性高的優點。如小型診所可配備若干組氧氣瓶，方便隨時使用。

3. 氣體質量與純度

    嚴格按照相關標準，確保氧氣的純度和質量。醫用氧氣純度一般需達到99%以上，同時要控制雜質、水分等含量。

    工業用氧也有相應的純度要求，如用于鋼鐵冶煉的氧氣純度通常在95%以上。

4. 壓力與流量控制

    根據不同的使用場景和設備，*設計壓力和流量控制系統。在醫院，手術室的氧氣壓力一般要求在0.4-0.5MPa，流量可根據手術設備和需求進行調節。

    工業生產中，如玻璃制造行業，根據熔爐的大小和工藝要求，氧氣流量和壓力也有不同的設定。

5. 安全與監控系統

    配備完善的安全裝置，如安全閥、壓力表、氧濃度監測儀等。在氧氣儲存和使用場所，要設置泄漏報警裝置，當氧濃度超過規定值時能及時發出警報。

    采用冗余設計，確保系統在出現故障時能自動切換到備用設備，保證供氧不間斷。

布局要點

1. 供氧源位置

    液氧儲罐應設置在遠離人員密集區和火源的獨立區域，且有良好的通風條件。一般與建筑物的防火間距不小于10米。

    醫用分子篩制氧機房宜靠近用氧區域，方便管道輸送，同時要保證機房內有足夠的空間進行設備維護和檢修。

    氧氣瓶組應放置在通風良好、干燥的房間內，房間應采用不燃材料裝修。

2. 管道鋪設

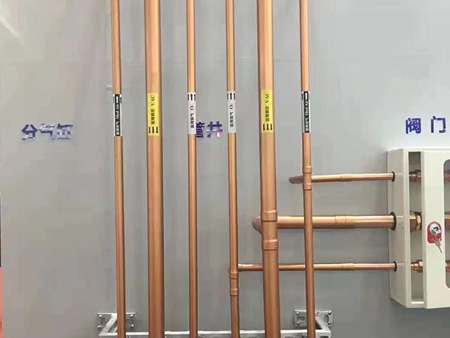

    氧氣管道應采用無縫鋼管，且要進行脫脂處理，防止油脂等易燃物與氧氣接觸引發危險。

    管道應盡量沿墻、柱等敷設，避免穿越電氣設備房間、易燃物倉庫等區域。在醫院病房，管道通常沿天花板或墻壁內側安裝，既美觀又便于維護。

    管道的坡度應不小于0.003，以利于排除管道內的冷凝水。

3. 終端設置

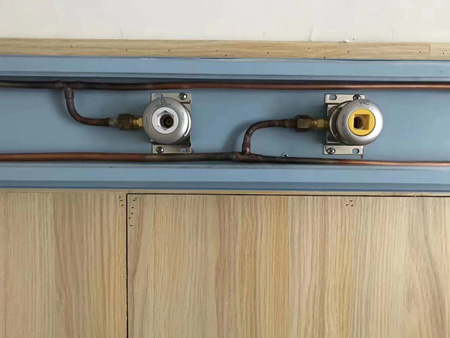

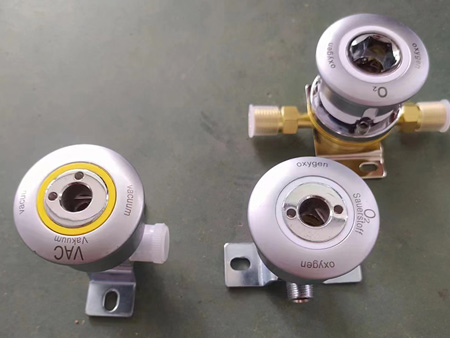

    在醫院病房，每個床位應設置氧氣終端，一般采用插拔式快速接頭，方便患者使用。終端位置應便于患者操作，高度一般距離地面0.8-1.2米。

    手術室、重癥監護室等重要科室，應設置多個氧氣終端，并配備相應的流量調節裝置和濕化器。

    工業生產中的氧氣終端要根據設備的位置和使用需求進行合理布局，確保氧氣供應方便快捷。

4. 輔助設施布局

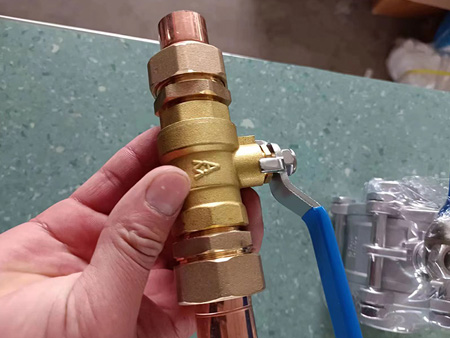

   減壓裝置應安裝在靠近供氧源和使用終端的位置，便于調節氧氣壓力。

   過濾裝置要安裝在管道系統中，用于過濾氧氣中的雜質，保證氧氣質量。一般在供氧源出口和終端入口處都應設置過濾器。

   計量裝置可安裝在供氧源附近或管道分支處，用于統計氧氣的使用量。

中心供氧系統的設計和布局需要綜合考慮多方面的因素，嚴格遵循相關標準和規范，確保系統的安全、穩定和*運行。
